计算机网络工程笔记 第五周 网络层协议、IP编址与路由基础

本周课程聚焦于计算机网络体系结构中的核心层——网络层，重点探讨了其核心功能、关键协议以及工程实践中的基础概念。

一、网络层核心功能与地位

网络层位于OSI参考模型的第三层，是连接数据链路层和传输层的枢纽。其主要功能是实现端到端的数据传输，具体职责包括：

1. 逻辑寻址：为网络中的每台设备分配唯一的逻辑地址（如IP地址），以区别于数据链路层的物理地址（MAC地址）。
2. 路由选择：根据网络状况，为数据包从源到目的地选择一条最优或合适的路径。这是路由器（Router）的核心工作。
3. 分组转发：将接收到的数据包根据路由表信息，从合适的端口转发出去。

二、核心协议：IP协议详解

IP（Internet Protocol）是网络层最核心的协议，当前广泛使用的是IPv4。

1. 协议特点：IP是一种无连接、不可靠的尽力而为（Best-Effort）服务协议。无连接指通信前不建立专用链路；不可靠指不保证数据包一定能到达、有序到达或不出错。可靠性的保障由上层协议（如TCP）完成。
2. 数据包结构：IP数据包（或称数据报）由首部和数据两部分组成。重点掌握首部关键字段：

• 版本（Version）：如IPv4为4。

• 首部长度（IHL）、总长度（Total Length）。

• 生存时间（TTL）：防止数据包在网络中无限循环，每经过一个路由器减1，为0时被丢弃。

• 协议（Protocol）：标识上层协议（如6为TCP，17为UDP）。

• 源IP地址（Source Address）和目的IP地址（Destination Address）：32位二进制地址。

三、IP编址与子网划分工程实践

1. IP地址结构：IPv4地址为32位，通常用点分十进制表示（如192.168.1.1）。它由网络号和主机号两部分组成。
2. 地址分类与CIDR：传统A、B、C类地址划分存在浪费问题。现代网络普遍采用无类别域间路由（CIDR），其表示法为：IP地址/网络前缀位数（如192.168.1.0/24）。这极大地提高了地址分配效率和路由聚合能力。

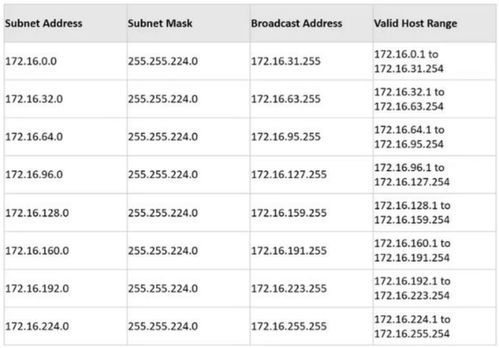

3. 子网划分（Subnetting）：这是网络工程中的一项基本技能。通过从主机位“借用”若干位作为子网位，可以将一个大的网络划分为多个更小、更易于管理的子网。划分子网的核心步骤包括：

• 确定所需子网数量和每个子网的主机数量。

• 计算子网掩码。

• 确定每个子网的网络地址、可用主机地址范围和广播地址。

四、路由基础概念

1. 路由表（Routing Table）：路由器中的核心数据结构，存储着通往不同目标网络的路径信息。每条路由条目通常包含：目的网络、子网掩码、下一跳地址、出接口等。
2. 路由类型：

• 直连路由：路由器接口配置IP地址后自动生成。

• 静态路由：由网络管理员手动配置，适用于简单、稳定的小型网络。

• 动态路由：路由器通过运行路由协议（如RIP， OSPF）自动学习并交换路由信息，适用于复杂的大型网络。

1. 网关（Gateway）：通常指路由器的接口地址，是本地网络通向其他网络的“出口”。

五、本周实践与思考

1. 动手实验：在模拟器（如Packet Tracer或GNS3）中搭建一个小型网络，练习配置静态路由，实现不同子网间的互通。观察并分析路由表的变化。
2. 关键思考：

• IP地址的“网络部分”和“主机部分”如何决定了数据包是在局域网内转发，还是需要发送给网关？

• 为什么说子网划分是优化网络性能和提升安全性的重要手段？

• 比较静态路由和动态路由的优缺点及适用场景。

****：第五周的内容是理解整个网络如何互联互通的关键。从抽象的IP协议到非常具体的子网划分与路由配置，这些知识构成了网络工程师规划和建设任何规模网络的基础。务必掌握IP地址计算与静态路由配置这些基本功，为后续学习复杂的动态路由协议和网络排错打下坚实基础。
